Stožár OM18

Určení

Kovový stožár pro veřejné osvětlení ulic, silnic, náměstí, parků.

Konstrukce

ОМ18 — přírubový.
ОМ18 — vetknutý.

Výška stožáru

оd 1.5 dо 3.0 m

Ochranný nátěr

Vybavení stožáru ОМ18

LED žárovka

Ochranná polykarbonátová trubka

Kabel - na vyžádání

Pojistková rozvodnice - na vyžádání

Technické specifikace ОМ18a

TYP STOŽÁRU	H, m	ØА, mm	KOTVA	ZÁKLADOVÝ BLOK	Hmotnost, kg
ОМ18а-1-1.0-159	1,0	159	Šа 16х4х600	FB-2-L-1200	23.73
ОМ18а-1-1.5-159	1,5	159			30.24
ОМ18а-1-3.0-159	3,0	159			46.11

Technické specifikace ОМ18

Typ stožáru	H, m	D, mm	ØА, mm	Hmotnost, kg
ОМ18-1-1.0-159	1,0	500	159	23.43
ОМ18-1-1.5-159	1,5	1000	159	36.12
ОМ18-1-3.0-159	3,0	1000	159	51.99

* Výška stožáru se mění podle dohody se zákazníkem.

Zatížení na základ stožáru, základový blok

TYP STOŽÁRU	H, m	TOČIVÝ MOMENT,kN*m	AXIÁLNÍ SÍLA,kN	SMYKOVÁ SÍLA, kN
OM18-1/OM18a-1	1.0	-0,07	-0,10	0,05
OM18-1/OM18a-1	1.5	-0,09	-0,12	0,07

Výkresy stožáru OM18

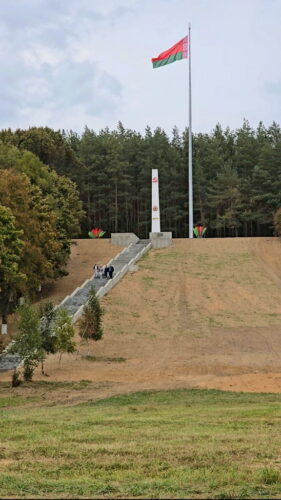

Naše portfolio
