Stožár ОМ6ak
Určení
Kovový stožár pro veřejné osvětlení ulic, náměstí, parků.
Konstrukce.
Ocelový stožár kuželový zahnutý, OM5ak - přírubový
Výška stožáru
6 až 10 m
Ochranný nátěr
- Model OM6(xц)ak - nátěr oldizinc™ a finální úprava s RAL.
- Model OM6(o)ak - žárové zinkování.
- Žárově pozinkované výrobky mohou být po dohodě se zákazníkem natřeny finální vrstvou RAL.
- Barva na vyžádání (podle mezinárodní palety RAL).
-
Barva - na vyžádání
Vybavení
Kabel - na vyžádání
Pojistková rozvodnice (viz str. 106-107) na vyžádání.
Základový prvek je samostatná položka
Technické specifikace
| Н | D1 | D2 | L1×L2 | a×b | Hmotnost/ tloušťka | Kotva | Základový
blok |
|
| m | mm | mm | mm × mm | mm × mm | kg | mm | ||
| 6,0 | 78 | 158 | 460×110 | 360×270 | 85,1 | 4 | Ша 20×4×1500(1) | ФБ-2-L-1500(1) |
| 7,0 | 170 | 100,9 | ||||||
| 8,0 | 182 | 117,9 | ||||||
| 9,0 | 194 | 136 | ||||||
| 10,0 | 206 | 155,3 | ||||||

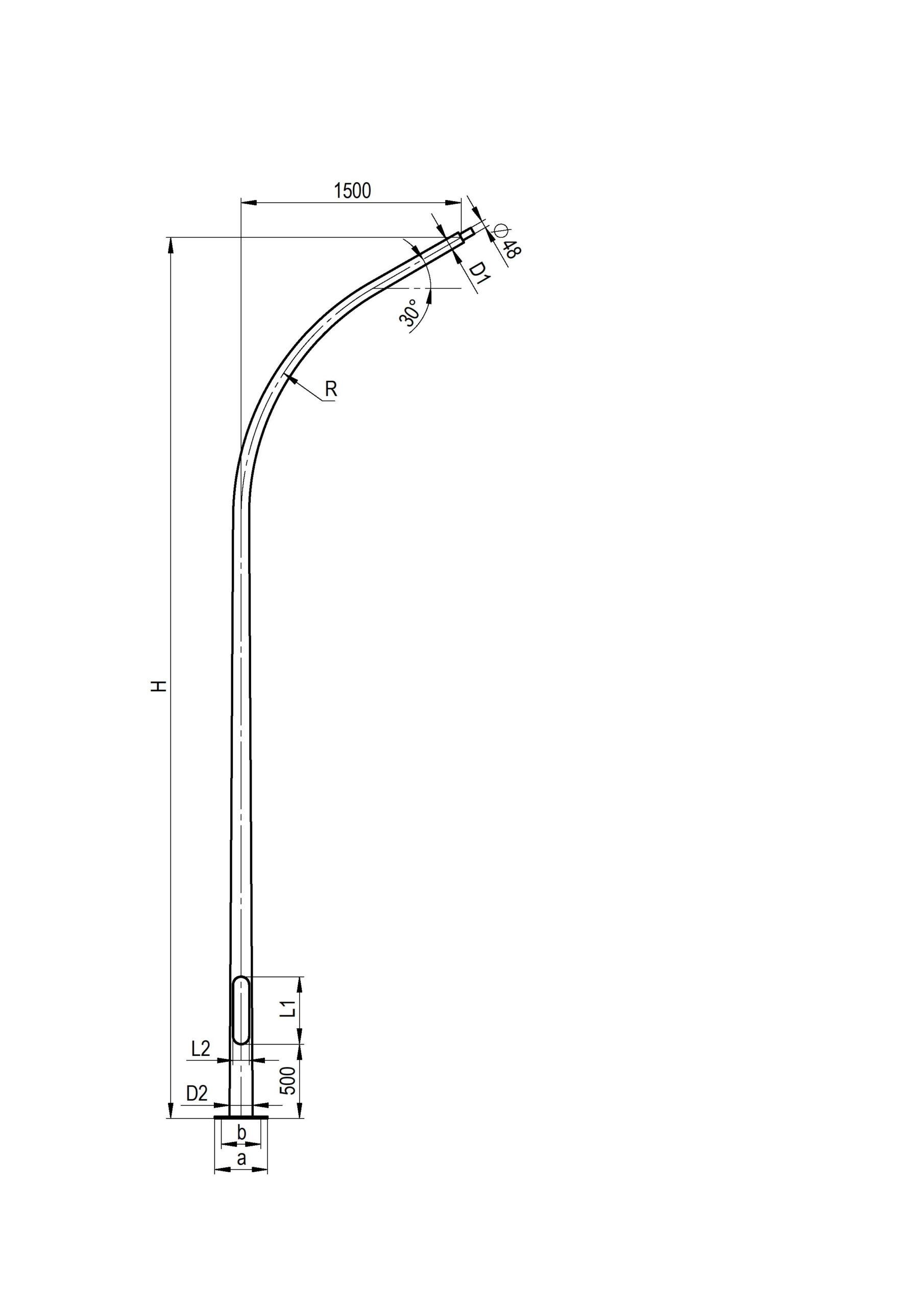

Výkresy
