Stožár OMp9
Určení
Kovový osvětlovací stožár pro parky, parčíky a ulice.
Konstrukce
Ocelový stožár: ОМr9а – přírubový.
Ochranný nátěr
- Model OMr9(хц)a - studené zinkování.
- Model OMr9(o)a - žárové zinkování.
- Žárově pozinkované výrobky lze po dohodě se zákazníkem barevně upravit.
- Barva na vyžádání (dle mezinárodní palety RAL).
-
Barva - na vyžádání
Vybavení stožáru
LED svítidlo 40-80W (křivka intenzity světla - široká, sekundární optika - čočky).
Kabel - na vyžádání.
Pojistková rozvodnice (viz. str. 106-107) - na vyžádání.
Základový prvek je samostatnou položkou.
Technické specifikace OMr9a
| Typ stožáru | H, м | L1xL2 | Hmotnost,
кг |
Kotva | Základový blok |
| ОМр9а-1-3,5-133 | 3,5 | 360х110 | 77,4 | Ша 20х4х1500(1) | ФБ-2-L-1500(1) |
| ОМр9а-1-4,0-133 | 4,0 | 83,7 | |||
| ОМр9а-1-4,5-133 | 4,5 | 90,1 | |||
| ОМр9а-1-5,0-133 | 5,0 | 96,5 | |||
| ОМр9а-1-5,5-133 | 5,5 | 102,8 |

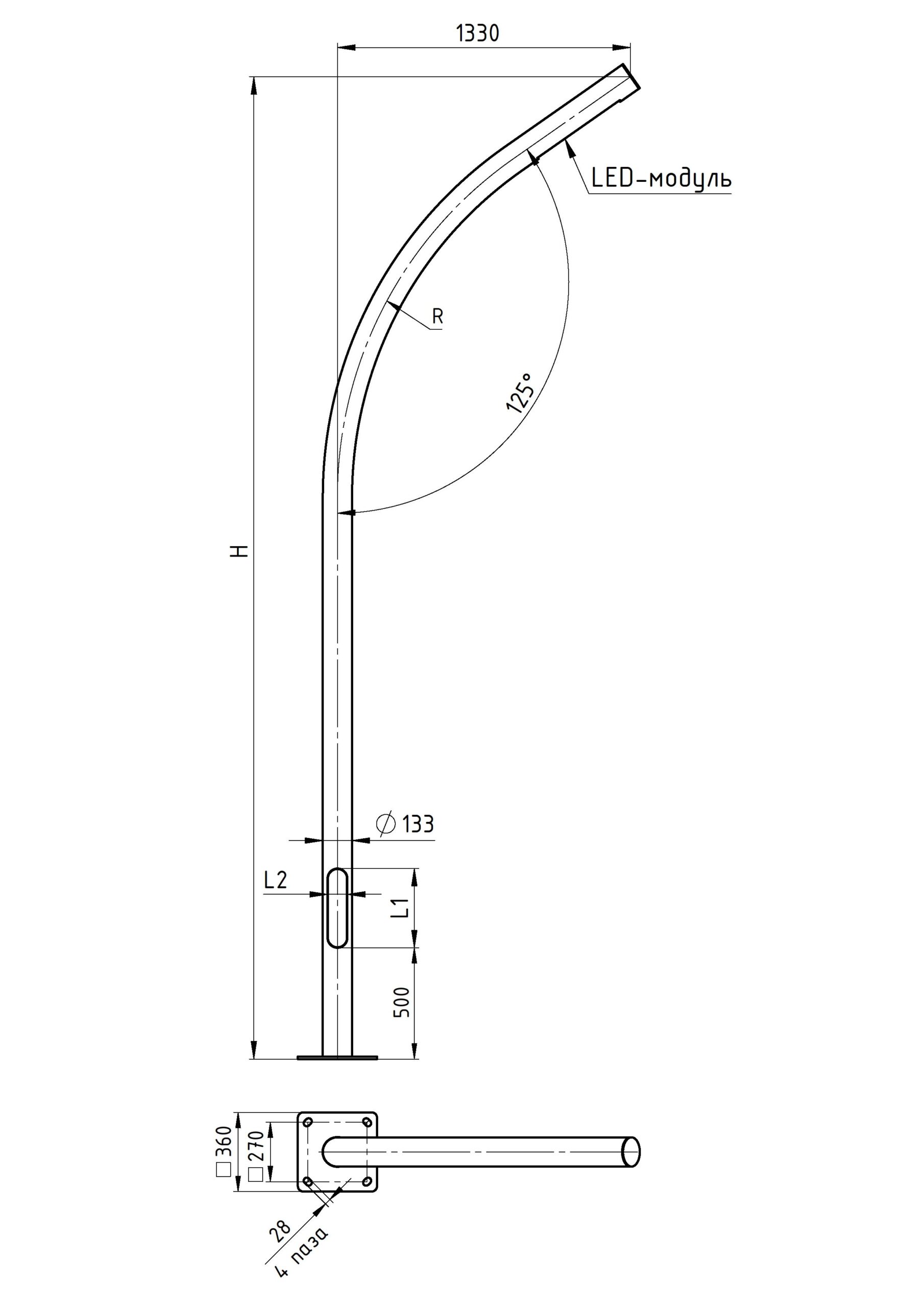

Výkresy stožáru OMr9a
