Stožár OM4

Určení

Kovový stožár pro veřejné osvětlení ulic, silnic, náměstí, parků.

Konstrukce

Ocelový kuželový stožár:
OM4ak - vetknutý;
OM4vk - přírubový;
Držák je odnímatelný;
Mnohostranný nebo kulatý design stožár;

Výška stožáru

od 8 do 10 m

Ochranný nátěr

Vybavení stožáru ОМ4

Kabel - na vyžádání

Pojistková rozvodnice - na vyžádání

Držák - samostatná položka

Tabulka charakteristik OM4ak (kulatý)

H	D1	D2	L1×L2	a×b	HMOTNOST/TLOUŠŤKA		KOTVA	ZÁKLADOVÝ BLOK	ZATÍŽENÍ NA ZÁKLAD
m	mm	mm	mm×mm	mm×mm	kg	mm	KOTVA	ZÁKLADOVÝ BLOK	M,kN×m	Q,kN
8,0	60	144	460×110	400×300	107,23	3	Ša 20×4×1500	FB-2-L-1500	11,24	2,36
9,0		156			118,83	3			13,57	2,53
10,0		168			155,03	4			15,95	2,72

Tabulka charakteristik OM4vk (kulatý)

H	H2	D1	D2	D3	L1×L2	HMOTNOST/TLOUŠŤKA		ZATÍŽENÍ NA ZÁKLAD
m	mm	mm	mm	mm	mm×mm	kg	mm	M, kN × m	Q, kN
8,0	1,2	60	144	158	460×110	102,13	3	11,24	2,36
9,0	1,5		156	174		13,57		13,57	2,53
10,0	1,5		168	186		160,57		15,95	2,72

Tabulka charakteristik OM4ak (hranatý)

H	D1	D2	L1×L2	A×B	HMOTNOST/TLOUŠŤKA		KOTVA	ZÁKLADOVÝ BLOK	ZATÍŽENÍ NA ZÁKLAD
m	mm	mm	mm×mm	mm×mm	kg	mm	KOTVA	ZÁKLADOVÝ BLOK	M, kN × m	Q, kN
8,0	60	156	450×110	400×300	114,91	3	Ša 20×4×1500	FB-2-L-1500	11,74	2,43
9,0		156			102,23	3			13,97	2,83
10,0		180			163,17	4			16,71	2,97

Tabulka charakteristik OM4vk (hranatý)

H	H1	D1	D2	D3	L1XL2	HMOTNOST/TLOUŠŤKA		ZATÍŽENÍ NA ZÁKLAD
m	mm	mm	mm	mm	mm×mm	kg	mm	M, kN × m	Q, kN
8,0	1,2	60	144	158	460×110	105,7	3	11,74	2,43
9,0	1,2		156	174		122,13	3	13,97	2,83
10,0	1,5		168	186		160,57	4	16,71	2,97

Výkresy stožáru OM4

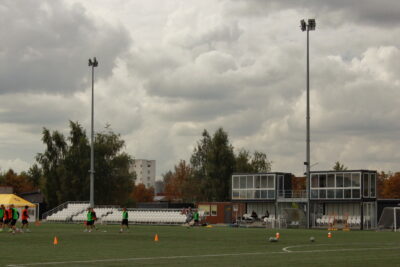

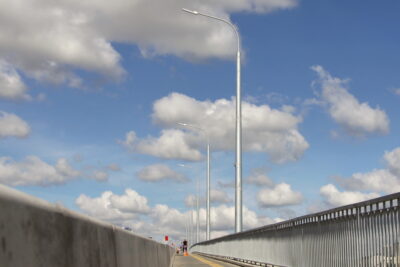

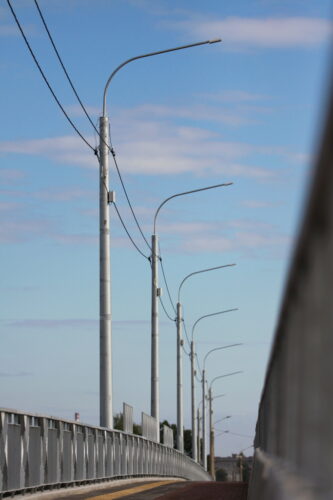

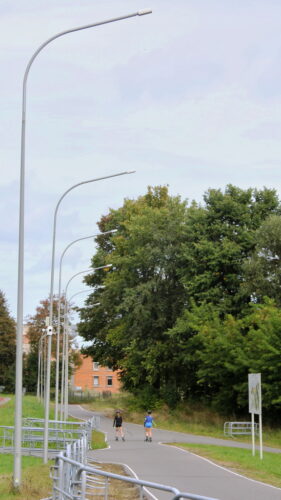

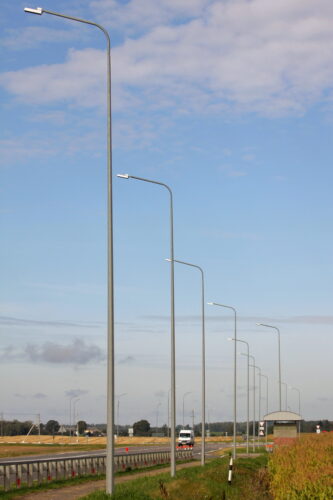

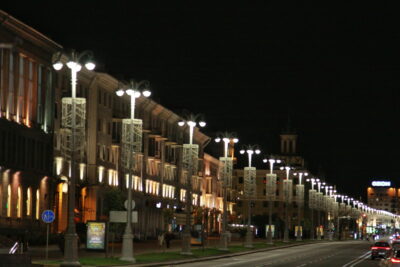

Naše portfolio
